同步四进制减法计数器为0-3，第一个A，B = 00→11→01→10JK触发器是数字电路触发器的基本电路单元。
JK触发器具有配置0，配置1，保持和翻转功能。在所有类型的集成触发器中，JK触发器具有最完善的功能。
在实际应用中，它不仅用途广泛，而且可以灵活转换其他类型的触发器。

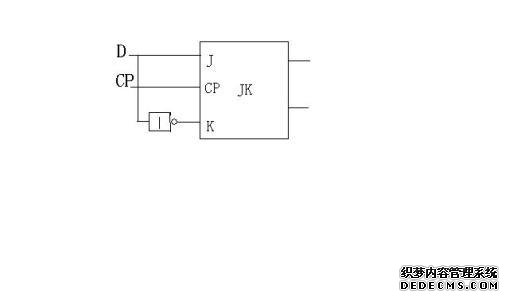

JK触发器可以配置扩展的D触发器和T触发器数据：JK主从触发器JK主从电路结构触发器由RS主主从触发器和R侧的RS触发器组成添加一个与门，在S侧具有两个输入G11和G10，然后通过与门将Q端子和输入端子发送到原始S端子。输入端子称为端子J，端子Q和输入端子通过与门保留为原始端子R。
工作原理由前面的电路S = JQ，R = KQ获得。
用主从RS触发器的特征方程式代替：J = 1，K = 0，Qn + 1 = 1; J = 0，K = 1，Qn + 1 = 0; J = K = 0，Qn +1 = Qn；如果J = K = 1，则Qn + 1 =？Qn;从前面的分析来看，JK主从触发器没有任何限制。
当J = K = 1时，触发器将为每个时钟脉冲输入翻转一次。
该触发操作状态称为计数状态，输入时钟脉冲的数量可以通过触发触发的次数来计算。参考资料来源：百度百科-JK触发器
