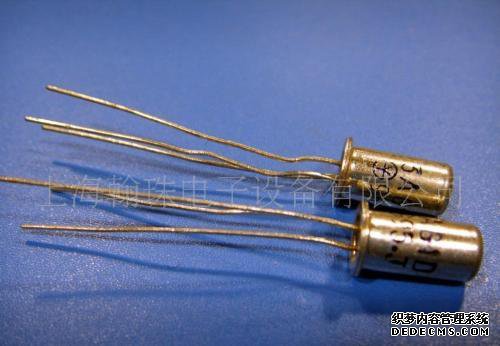

使用的温度传感器是晶体晶体管3AX31C
发行日期：2015/1/517：54：15访问：1527
在电路温度检测电路中，使用的温度传感器是晶体管AX3AX31C，NC7SZD384P5X压在功率放大器管的散热器上，并且在电路中，仅B极和C极连接到电路。极E空置。
温度传感器元件3AX31C和Ri构成温度和电压转换电路。随着温度升高，3AX31C的PN耦合强度降低，电路中A点的电位升高。相反，随着温度降低，A点的电位降低。
点A的高电平确定输出A1和A2是高电平还是低电平，并且输出电平的变化用作驱动下一级操作的信号。
在电源开始时，由于散热器仍处于常温，将温度感测元件压在散热器上，电阻安装增加，并且由运算放大器的3脚和5脚电位引脚2和6设置点A的电位。在施加的电势下，A1和A2释放低电平，VT1和VT3断开，VT4通过R接通，C点降低。切割由VT5和VT6组成的复合管。
同时，B点通过继电器线圈变为高电平，关闭VT2，电路进入待机状态。
当温度上升到设定的下限时，引脚5上的电压超过6英尺，因此A2产生高电平，VT3开启，而VT4关闭。
但是，由于R9的作用，在VT4关闭之后，C点仍保持低电平，并且线路仍处于待机状态。
如果温度继续上升到设定的上限，A1的引脚3上的电势变得高于引脚2，则高输出电平将激活VT1，C点立即跳至高电平。此时，VT5和VT6处于活动状态。继电器K通电并被拉动，闭合移动触点并打开风扇。向风扇电机供电时，功率放大器电路开始冷却。接通VT5和VT6开关后，B点的电位下降，VT2导通，C点的电位变为活动状态，锁定为高电平，并且电路被阻塞。
当温度降至上限以下时，A1输出变低以关闭VT1，但由于VT2的自锁作用，点C仍然保持高电平，因此风扇不会停止运转。
当温度下降到下限时，A2改变低输出电平，VT3关闭，VT4打开，C点的电位下降，因此VT5和VT6被切断，继电器K断开，风扇停止运转。
然后，当温度再次升高时，电路将重复之前的过程。
该电路可以在较高和较低温度范围内降低风扇温度。这克服了以前缺乏温度控制范围和风扇频繁启动的问题。
